    • Le poste Marty 1910

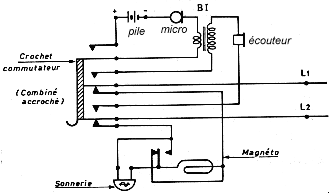

    C'est l'exemple type d'un poste à batterie locale, et génération d'appel à magnéto. Celle-ci est en parallèle sur la ligne et interrompt le courant vers les organes de conversation lorsqu'elle est actionnée.
    Le décrochage coupe le circuit magnéto au profil de la bobine et du combiné.

    Plan de cablage du Marty 1941 (67k)
    Plan de cablage du Marty 1910

    Le PTT24

    Le schéma présenté est celui d'un modèle câblé en batterie centrale. Il comprend le circuit de sonnerie, une série de résistances destinées à l'adaptation de ligne, et la bobine d'induction.

    Plan de cablage du PTT24 (66k)

    Le U43

    La version 1955 est capable de fonctionner en batterie locale ou centrale. En configuration BC automatique, on retrouve la même disposition que dans les S63, aux valeurs des composants près.

    Voir ce lien pour télécharger les photos de cablage des U43.
    Voir également Plan de cablage des U43

    bornier exterieur

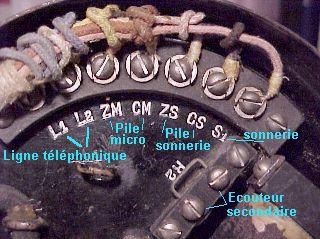

    Le bornier extérieur

    Ce bornier est prévu pour connecter tous les élements externes nécessaires au fonctionnement du poste. Il varie selon les modèles, le type de réseau, et le nombre de fonctions. Dans les fonctions génériques, on note les éléments suivants :

  • La ligne téléphonique.

  • Les piles d'alimentation.

  • La sonnerie.

    • Bornes et signification :

  • L1, L2 : Points de connexion de la ligne téléphonique. Il n'y a pas de polarité privilégiée (pas de "+" ni de "-").

  • ZM : pôle négatif de la pile microphonique dans les postes à batterie locale (électrode en Zinc de la pile Microphone).

  • CM : pôle positif de la pile microphonique (électrode en Cuivre de la pile Microphone).

  • ZS : pôle négatif de la pile destinée à la génération d'appel dans les postes sans magnéto (électrode en Zinc de la pile Sonnerie).

  • CS : pôle positif de la pile d'appel (électrode en Cuivre de la pile Sonnerie).

  • S1, S2 : Points de connexion de la sonnerie externe.


    • Prise murale
    Prise murale



    Merci à Louis C. pour les précisions !

    La prise téléphonique murale

    Cette prise apparaît avec le poste S63. Elle permet de brancher le poste en plusieurs points de raccordement et non à un seul endroit : il suffit d'installer une prise à chaque endroit où cela est nécessaire (les postes plus anciens n'avaient qu'un bornier inamovible). De plus, elle offre la possibilité de mettre plusieurs téléphones en parallèle.

  • 1 : Ligne téléphonique, L1.

  • 3 : Ligne téléphonique, L2.

  • 5 : Sonnerie extérieure (entre 5 et 3).

  • 2 : Anti tintement (numérotation décimale, S63).

  • 4, 6 : Non utilisés en usage domestique.

  • 7, 8 : Apparue avec le Minitel, non utilisé.

    • Copyright V. Lomba Oct.98 Dec. 2006
